Three.js 객체의 이동, 리사이즈, 회전 | position, scale, rotation

FACET 2023. 12. 22. 20:00

선행학습

이번 글에서는 객체의 변형을 구현하기 위한 핵심 코드 라인만 기재되어 있다. 객체 자체를 만들고 화면에 띄우는 과정은 아래 글을 통해 확인 가능하다.

이번 글에서 다룰 내용은 다음과 같다.

AxesHelper 켜기
Three.js 객체의 이동 position
Three.js 객체의 크기 변형 scale
Three.js 객체 회전 rotation

AxesHelper 켜기

객체의 이동과 변형을 시작하기 전, 변화를 좀더 뚜렷하게 확인할 수 있도록 '축'선을 켜준다.

// 축선 켜기
const axesHelper = new THREE.AxesHelper(3) // 괄호 안 숫자 = 선 길이

// 이것도 scene에 추가해줘야 나온다.(scene 이미 만드셨죠?)
scene.add(axesHelper)

Three.js 객체의 이동 position

Three.js에서 객체의 이동은 position 프로퍼티를 이용해서 하며, position 을 활용하는 방법은 다음과 같이 여러개로 나뉜다.

1) 축별 이동 좌표 지정(.x, .y, .z)

- 사용자가 만들어둔 Mesh 객체의 x, y, z 좌표값을 지정해서 객체의 위치를 바꾸는(=이동시키는) 방법은 다음과 같다.

myMesh.position.x = 1.2;
myMesh.position.y = 2.5;
myMesh.position.z = -1.0;

2) 이동 좌표 한번에 지정(.set)

- x, y, z를 모두 바꿀 경우 set이라는 함수를 이용해서 압축적으로 표현할 수 있다.

~~- 좌표값 대신 다른 객체의 position값을 통째로 넣어도 되지 않을까?~~

// 정석
myMesh.position.set(1.2, 2.5, -1.0); // x, y, z

// 꼼수. 안될 수도 있음
myMesh.position.set( otherMesh.position );

3) 거리값이 1이 되게 옮기기(.normalize)

- position.normalize를 사용하면 원점 기준으로 현재 객체의 각도를 유지하면서 거리만 1이 되게 이동시킨다.

myMesh.position.normalize()

※ TIP 객체간 거리 측정 툴

// 두 객체 사이의 거리 측정하기
// mesh.position.distanceTo()를 쓰면 두 mesh 객체 사이의 거리값을 확인할 수 있다.
// 이때 거리는 객체의 중심점인 position 정보를 기준으로 한다.

console.log( myMesh.position.distanceTo( yourMesh.position ) )

Three.js 객체의 크기 변형 scale

Three.js에서 객체의 크기 변형은 scale 프로퍼티를 이용해서 하며, scale 을 활용하는 방법은 다음과 같이 여러개로 나뉜다.

1) 축별 scale 변형(.x, .y, .z)

myMesh.scale.x = 0.8;
myMesh.scale.y = 2.5;
myMesh.scale.z = 0.2;

2) scale 한번에 변형(.set)

myMesh.scale.set(0.8, 2.5, 0.2); // x, y, z

Three.js 객체 회전 rotation

Three.js에서 객체의 이동은 rotation 프로퍼티를 이용해서 하며, rotation 을 활용하는 방법은 다음과 같이 여러개로 나뉜다. 단, 객체의 회전시에는 주의할 점이 3개 있다.

1) 첫 번째, 회전값은 라디안

- 즉 π = 180°를 염두에 두고 회전값을 입력해야 한다.

2) 두 번째, 돌리기 전 축 방향 확인

- Three.js에서는 높이가 y축이다. 다른 3D 소프트웨어와 기본 축방향이 다를 수 있다.(아래 그림 참고)

- 아래 그림에서 X축은 빨강, Y축은 초록, Z축은 파란색으로 표현되었다. 높이가 y축이고, z는 물체가 가까이 오냐 멀리 가냐에 영향을 미친다(이건 카메라 위치에 따라 다름)는 점을 기억해두는 편이 도움이 된다.

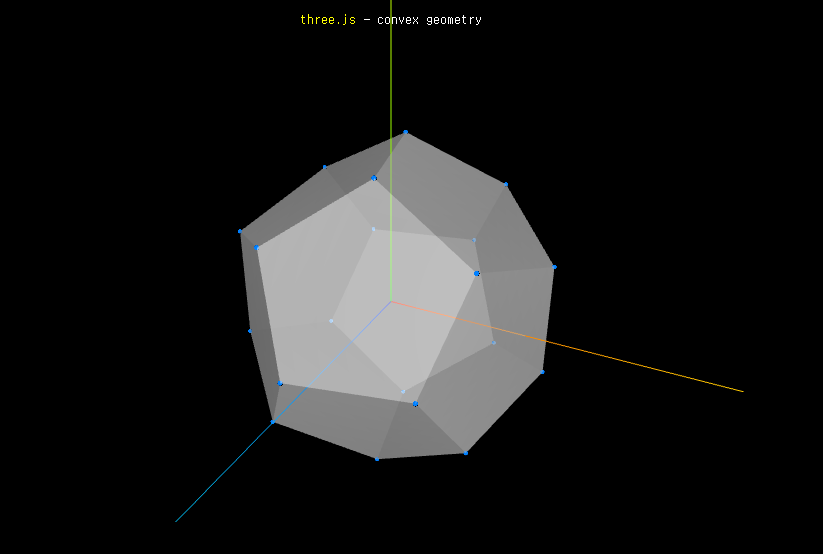

Three.js 축방향 참고 - 빨강(X축), 초록(Y축), 파랑(Z축)  ⓒthreejs.org (출처: https://threejs.org/examples/#webgl_geometry_convex)

3) 세 번째, 여러 축 회전시 때 순서는 YXZ

- 여러 축에 대해 회전을 연달아할 때 그 적용 순서에 따라서 예상치 못한 결과물이 나올 수 있다.
- 따라서 어느 축으로 먼저 회전시킬 건지 순서를 지정해야 하는데, 가장 직관적인 순서는 Y축 > X축 > Z축 순서이다. 이 순서를 회전 실행 이전에 reorder프로퍼티를 사용해서 지정해주어야 한다.

//  Y축 회전 > X축 회전 > Z축 회전 순으로 실행
myMesh.rotation.reorder('YXZ'); // 축이름은 대문자로 써야함

myMesh.rotation.x = Math.PI * 0.25; // X축을 중심으로 45도 회전
myMesh.rotation.y = Math.PI * 0.25; // y축을 중심으로 45도 회전

[ 참고자료 : Quaternion ]

- 이러한 순서 문제를 해결하고 한층 발전된 회전 프로퍼티로 'Quaternion'이 있다. 이를 rotation 대신 사용할 수 있다. 아직 한글화된 문서는 없는 것 같으며, 영어로 된 샘플코드 및 변수 설명은 여기에서 확인할 수 있다.
